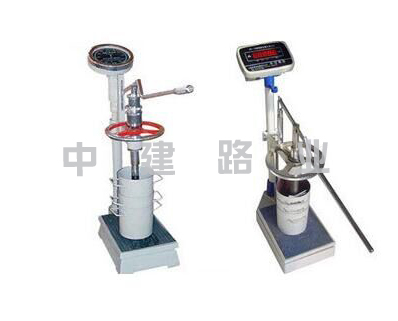

一、HG-1000型數(shù)顯混凝土貫入阻力儀用途：
本方法適用于從混凝土拌合物中篩出的砂漿用貫入阻力法來(lái)確定坍落度值不為零的混凝土拌合物凝結(jié)時(shí)間的測(cè)定。
二、HG-1000型數(shù)顯混凝土貫入阻力儀技術(shù)參數(shù)
1、加荷裝置：*大測(cè)量值為1200N，*小分度值為5N，精度為±5N；
2、測(cè)針：長(zhǎng)為100mm，承壓面積為100mm2、50mm2　和20mm2三種測(cè)針；在距貫入端25mm處刻有一圈標(biāo)記。
3、砂漿試樣筒：上口徑為160mm。下口徑為150mm，凈高為150mm剛性不透水的金屬圓筒。
三、HG-1000型數(shù)顯混凝土貫入阻力儀使用說(shuō)明：
阻力儀是測(cè)定砼拌合物初凝與終凝的時(shí)間。塑性砼拌合物用5mm的篩從拌合物中篩取砂漿、并拌合均勻，將砂漿分別裝入三只砂漿筒經(jīng)振搗（或插搗35次）使其密實(shí)砂漿表面應(yīng)低于筒口約10mm，編號(hào)后置于溫度20±3度的環(huán)境中以待試驗(yàn)。在其它較為恒定的溫度中進(jìn)行試驗(yàn)時(shí)，應(yīng)在試驗(yàn)結(jié)果中加以說(shuō)明，試驗(yàn)用砂漿允許按砼中砂漿的配合比稱(chēng)料，用人工或機(jī)械充分拌合制取，從砼拌合完畢起經(jīng)2h開(kāi)始貫入度測(cè)試。測(cè)試前5分鐘在砂漿筒底一側(cè)墊高合適高度，使筒傾斜，吸去表面泌水，測(cè)試時(shí)砂漿筒置于測(cè)試平臺(tái)上。按動(dòng)置零鍵，使表盤(pán)顯示為零，然后將測(cè)針端部與砂漿表面接觸，按動(dòng)手柄，徐徐加壓經(jīng)10秒，使測(cè)針貫入砂漿深度25mm時(shí)按動(dòng)鎖定鍵，即為貫入壓力，工作完成后再按置零鍵。每只砂筒每次測(cè)1-2個(gè)點(diǎn)，此后每隔一小時(shí)測(cè)一次，或根據(jù)需要規(guī)定測(cè)試的間隔時(shí)間，測(cè)點(diǎn)間距應(yīng)大于20mm。在臨近初凝及終凝時(shí)應(yīng)適當(dāng)縮短測(cè)試時(shí)間加密測(cè)點(diǎn)，如此反復(fù)進(jìn)行直至貫入阻力大于28MPa為止，測(cè)試過(guò)程中，需根據(jù)砂漿的凝固情況，參考下表規(guī)定適時(shí)更換測(cè)針。
貫入阻力（Mpa） 0.2---3.5 3.5--20 20---28
測(cè)針截面積（mm）2 100 50 20
為了便于計(jì)算貫入阻力（Mpa）得出下列算式：
P=F/S
式中：P-------貫入阻力（Mpa）
F-------貫入深度達(dá)到25mm時(shí)的壓力（N）
S-------貫入測(cè)針截面積（mm）2
HG-1000型數(shù)顯混凝土貫入阻力儀以三個(gè)測(cè)值的平均值作為試驗(yàn)結(jié)果，以貫入阻力為縱坐標(biāo)，測(cè)試時(shí)間為橫坐標(biāo)，繪制貫入阻力時(shí)間關(guān)系曲線(xiàn)，以3.5Mpa及28Mpa劃兩條平行橫坐標(biāo)的直線(xiàn)，直線(xiàn)與曲線(xiàn)交點(diǎn)橫坐標(biāo)值即為初凝與終凝時(shí)間。
