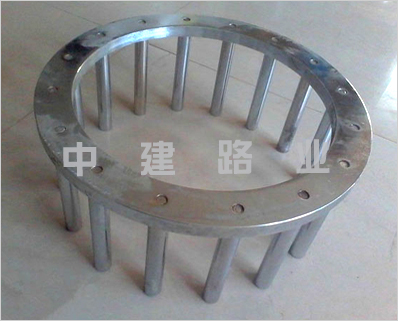

LY-J型自密實混凝土J環流動儀/J環流動障礙高差儀適用于測試新拌自密實混凝土的間隙通過性。依據《自密實混凝土應用技術規程》JGJ/T283-2012執行標準自行研發設計的新型自密實混凝土阻礙流通性測試設備。
LY-J型自密實混凝土J環流動儀/J環流動障礙高差儀技術參數：
J環直徑300mm
隔阻棒直徑16mm
隔阻棒數量16根
LY-J型自密實混凝土J環流動儀/J環流動障礙高差儀試驗要求：
1、J環由*鋼或不銹鋼制得，并有16個直徑16mm圓鋼組成的儀器，其尺寸應符合300mm×100mm。
2、底板為硬質不吸水的光滑正方形平板，其形狀尺寸與附錄A中圖A.1.2所示相同。
3、工具：鏟子、抹刀、鋼尺（精度lmm）、10L鐵桶。
LY-J型自密實混凝土J環流動儀/J環流動障礙高差儀試驗步驟：
1、在10L鐵桶中裝入6-7L新拌混凝土，并靜置1min（±10s）。
2、在混凝土靜置的1min時間內，用海綿或毛巾潤濕底板和坍落度筒，在坍落度筒內壁和底板上應無明水；底板放置在堅實的水平面上，坍落度筒放在底板中心位置，下緣與200mm刻度圈重合，J環則套在坍落度筒外，下緣與300mm刻度圈重合，坍落度筒在裝料時保持位置固定不動。
3、將鐵筒內混凝土加入到坍落度筒中，不分層一次填充至滿，且整個過程中不施以任何振動或搗實。
4、用抹刀刮除坍落度筒中已填充混凝土頂部的余料，使其與坍落度筒的上緣齊平，將底盤坍落度筒周圍多余的混凝土清除。隨即垂直平穩地提起坍落度筒（從混凝土填充滿坍落度筒至提起坍落度筒，時間間隔不超過30s)，使混凝土自由流出。坍落度筒的提離過程應在5s內完成；從開始裝料到提離坍落度筒的整個過程應不間斷地進行，并在150s內完成。
5、用鋼尺測量J環中心位置混凝土拌合物頂面至J環頂面的高度差（△h0），然后再沿J環外緣兩垂直方向分別測量4個位置混凝土拌合物頂面至J環頂面的高度差（△hx1，△hx2，△hy1，△hy2)（單位：mm）。J環障礙高差BJ按下式計算，結果*至1mm。
(B.2.5)
6、目視檢查J環加筋桿附近是否有骨料堵塞的現象。
自密實混凝土J型環擴展度試驗儀維護與保養：
J環使用完成后，先請用清水沖洗表面，將其所有黏附儀器表面的骨料去除，然后用棉紗拭去殘留的水分并涂抹潤滑油或防腐劑，以免儀器受到腐蝕影響之后的實驗效果。
