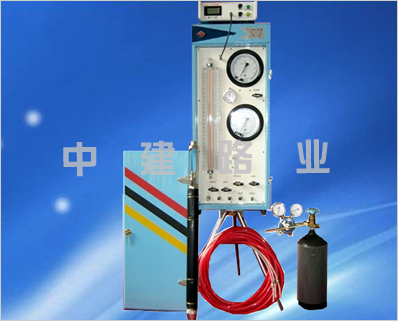

PY-4型旁壓儀產品介紹：
PY型預鉆式旁壓儀可靠性更高、操作更為簡單化、使用范圍更為廣泛。在國家各重點工程中得到了廣泛使用，得出的試驗數據得到了國內眾多巖土專家、教授及勘察大師們的認可，并對旁壓測試技術作了充分的肯定。建設部、水電部、鐵道部等以據PY型旁壓儀分別制定了國家和部級旁壓試驗規程。
PY-4型旁壓儀技術參數：
旁壓器
裸體標稱外徑:ø50mm;
帶金屬鎧外徑:ø55mm;
測量腔長度:250mm;
旁壓器總長:800mm;
PY-4型旁壓儀測量精度
壓力表*小讀數:0.005Mpa;
體積計有效量程:400mm;
綜合誤差:≤±1%;
測量方式:電測及目測;
*大試驗壓力:4.0Mpa;
主機尺寸:830×360×220mm;
主機重量:28kg;
應用范圍:硬性粘性土、粉性土、砂土等地層.
PY-4型旁壓儀產品特點：
1.采用高精度不耗氣式調壓閥，使加壓的過程更加*，穩定，直觀，從而保證了試驗數據的準確性。
2.獨特的水路循環系統設計極大地加快了旁壓器的注水、回水過程，大大縮短了試驗時間，提高了工作效率，并有效地提高儀器對水的體積的控制精度。
3.旁壓器采用三腔式結構使得3個腔室作用在鉆孔孔壁的壓力保持一致，從而確保沿著測量腔室產生一個真實的圓柱狀變形，并且在實踐中發現三腔式結構旁壓器有著比單腔式更高的臨塑壓力和極限壓力，且因?yàn)閮蓚€(gè)保護腔的保護從而使彈性膜不容易破，大大改善現場更換彈性膜不便的情況，降低了彈性膜的消耗。
4.彈性膜采用進口橡膠用*的硫化技術一體成型，從而使彈性膜在增加強度，提高旁壓器密封性基礎上，大大地簡化了彈性膜更換。
5.導管采用進口尼龍-11號纖維（抗高壓材料）制作而成，耐壓高、體積變化小、不易受溫度變化影響。導管連接采用卡套密封圈式連接，大大改善了原來采用燙頭燙喇叭口式連接的不便性，更加貼合野外試驗使用的工況，且能夠更好地保證連接的密封性。
6.配合我廠研發的旁壓試驗專用成孔復合鉆具，能夠大大地改善旁壓試驗成孔的不便性。該復合鉆具有擴孔器和測試孔成孔鉆組成，一次鉆孔即可完成引導孔和測試孔，可以提高鉆探效率和避免反復提鉆對孔壁的擾動，從而提高成孔質量，保證試驗數據的準確性。
PY-4型旁壓儀適用標準：
JGJ69－90　PY型預鉆式旁壓試驗規程
YSJ224－91　預鉆式旁壓試驗規程
YBJ23－91　預鉆式旁壓試驗規程
BKB03－93　工程地質原位測試規程
TB10046－96鐵道工程地基土旁壓試驗規程
GB50021－2000　巖土工程勘察規范
