MGW-10000型錨具夾具連接器靜載錨固試驗機產品簡介

用于錨具夾具連接器靜載錨固性能試驗，混凝土結構和構件用預應力鋼絞線錨具、夾具和連接器，預應力鋼結構鋼絞線錨具、夾具和連接器等性能測試及研究。

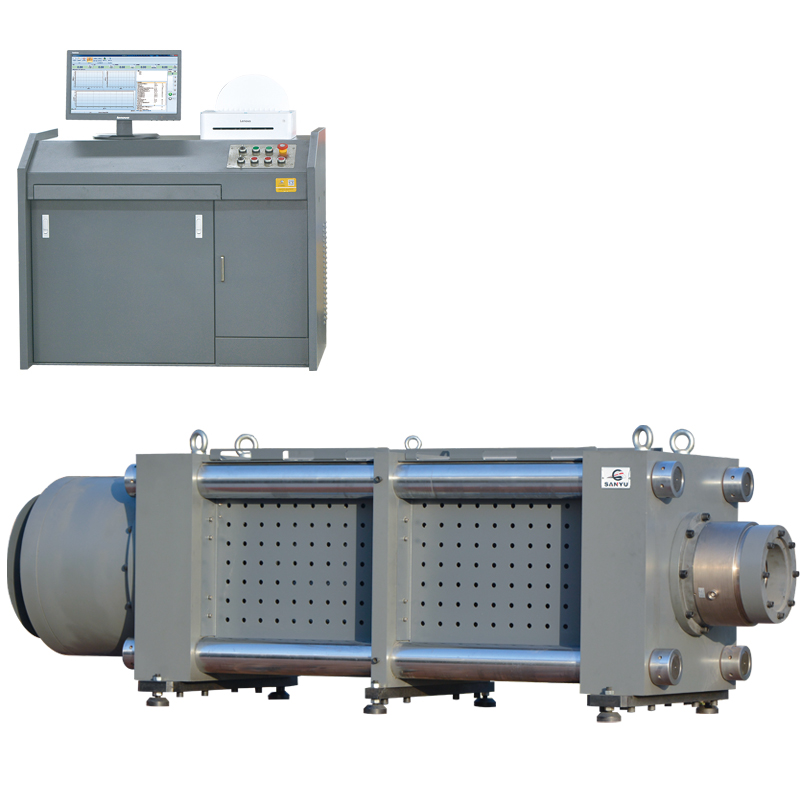

MGW-10000型微機電液伺服靜載錨固試驗機是采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、主油源（液壓動力源）、移動油源（預緊油源）、防護箱四部分組成，試驗力10000kN，試驗機準確度等級優于1級。

MGW-10000型微機電液伺服靜載錨固試驗機用于錨具夾具連接器靜載錨固性能試驗，混凝土結構和構件用預應力鋼絞線錨具、夾具和連接器，預應力鋼結構鋼絞線錨具、夾具和連接器，拉索錨具、夾具和連接器，碳纖維預應力筋、預應力筋錨具、夾具和連接器的靜載錨固性能測試及研究?？梢詫崿F(xiàn)等速率加荷、等速率變形等閉環控制，可以實現錨具連接器效率系數ηa、夾具效率系數ηg、達到實測極限拉力時組裝件受力長度的總應變εapu試件技術指標的自動求取。

MGW-10000型錨具夾具連接器靜載錨固試驗機及配件符合以下標準要求：

GB/T14370-2015《預應力筋用錨具、夾具和連接器》

GB/T5224-2014《預應力混凝土用鋼絞線》

JT/T329-2010《公路橋梁預應力鋼絞線用錨具、夾具和連接器》

JGJ85-2010《預應力筋用錨具、夾具和連接器應用技術規程》

TB/T3193-2016《鐵路工程預應力筋用夾片式錨具、夾具和連接器技術條件》

ISO6934-4《預應力混凝土用鋼第四部分：鋼絞線》

MGW-10000型錨具夾具連接器靜載錨固試驗機技術參數

試驗力：10000KN；

準確度等級：1級；

有效測量范圍：1%-100%F•S（全量程不分檔）；

變形測量分辨力：0.001mm；

位移控制范圍：0-200mm；

力、變形、位移保持控制范圍：2%-100%F•S；

保持時間：≥24h；

活塞行程：200mm；

拉伸間距：≥3400mm；

檢測范圍：1～30孔錨具靜載性能；

主機外形尺寸：3600mm×1100mm×1100mm；

油源柜尺寸：1100mm×800mm×900mm；

整機功率：4.0kW（油泵電機3.0kW移動油源電機0.55kW）；

油源柜重量：300kg；

主機重量：約7000kg。
