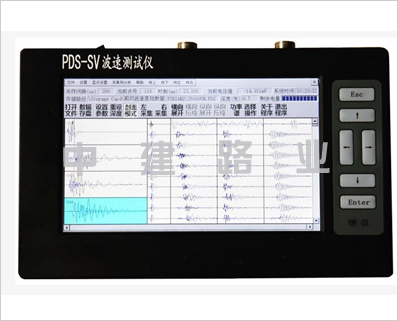

PDS-SV型地脈動/剪切波測試儀是于2010年在原FDP204PS一體化高分辨浮點動測儀的基礎上全面升級后而推出的*新的波速測試儀。PDS-SV波速測試儀采用的計算機系統是主頻為533MHz的三星S3C2440ARM9，能流暢地運行WindowsCE5.0操作系統,從而極大的降低了系統功耗，提高了儀器的穩定性。高亮度半透半反的7.2寸寬屏TFT真彩色液晶屏和高通過率的觸摸屏，使得新的PDS-SV波速測試儀在強光下能方便的操作、瀏覽。高速數據采集系統和專用電源高度集成的電子測試系統。該儀器采用了前置放大電流伺服、全自動電橋平衡跟蹤等技術，使該儀器的實用性和可靠性大大增強，而且整機性能和技術指標也大為改善。
PDS-SV型地脈動/剪切波測試儀主要特點
系統功耗低：采用S3C2440ARM9處理器使總功耗下降了40%
穩定性高：采用WindowsCE5.0操作系統，提高了系統的穩定性
環境適應性高：采用半透半反的7.2寸寬屏，在強光下能方便的操作、瀏覽
體積小重量輕：采用了***的元器件和**的工藝。
PDS-SV型地脈動/剪切波測試儀應用范圍
場地勘察剪切波波速測試
場地勘察地脈動*周期測試
低應變檢測
PDS-SV型地脈動/剪切波測試儀符合規范
《巖土工程勘察規范GB50021-2001》
《建筑抗震設計規范GB50011-2001》
《地基動力特性測試規范GB/T50269-97》
PDS-SV型地脈動/剪切波測試儀技術指標
通道數4道
A/D轉換24位144dB
浮點增益10位60dB
觸發方式內、信道
頻響范圍0.1Hz～2KHz
系統誤差＜3‰
噪聲電平＜6uVrsm
濾波方式低通五檔：100Hz，200Hz，500Hz，1000Hz，2000Hz，5000Hz。
多檔帶通
采樣間隔10μs～60ms
采樣點數512、1024、2048
*大功耗5W
主機重量＜1.4Kg
體積220×140×40mm
PDS-SV計算機系統技術參數
處理器三星S3C2440ARM9
主頻533MHz
內存64M
FLASH64M
顯示7.2寸寬屏TFT液晶顯示器
界面觸摸屏
接口USBRS232以太網
存儲器2G–16GSD卡
電池容量7.6V/5.2AH鋰電池組
操作系統WindowsCE5.0
工作溫度-20℃～+60℃
