一、JCD系列混凝土建材凍融試驗機是完全按照國家*標準DL／T《水工混凝土砂石骨料試驗規程》及*ISO10545-12：1995所提試驗條件而設計的。該設備具有高自動化、*率、并可配置上位機軟件實現遠程監控，可按預先設定的參數自動完成凍融循環的特點?？刂苾x為點陳液晶顯示，中文操作菜單，全數字及四向?qū)Ш芥I。出廠前已按各種建材的屬性設置了不同的溫度曲線數據，用戶在設置時只需直接選定相應的曲線即可，同時系統還留有二組可自定義參數的功能，可為其它標準的要求做升級。其內膽采用304不銹鋼板，制冷系統全部采用進口*元件，結合本公司多年研發凍融的經驗及技術，本設備具有噪音低，能耗省，性能穩定等特點。

二、JCD系列混凝土建材凍融試驗機工作條件

1、環境溫度5℃—35℃。

2、環境相對濕度不大于85%。

3、周圍無振動、無腐蝕性介質、無強電磁場干擾。

4、在堅固平整的地面上放置。

5、電源AC220V±5%（AC380V±5%）50Hz用戶可選。

6、設備距墻0.5m以上間距。

三、JCD系列混凝土建材凍融試驗機主要技術參數

1、容器內腔尺寸：長1060mm,寬620mm,高570mm

2、標準紅磚或粉煤灰磚40塊，或其它可放入箱體的不規則石材及混凝土質量不大于80KG。

3、降溫速率：箱體溫度接近并不超過20℃/h

4.測溫精度：±0.5℃（－30℃-50℃）

5.設備外形尺寸：長1600mm×寬810mm×高1300mm

6.重量：約150Kg

7.耗電量：每小時<2.5度電

主要產品配置

1.主機一臺

2.18B20長桿傳感器5根

3.串口線一條

4.試件架一套

5.8mm有機玻璃面板一塊

6.說明書及保修卡一份

7.軟件光盤

四、JCD系列混凝土建材凍融試驗機結構

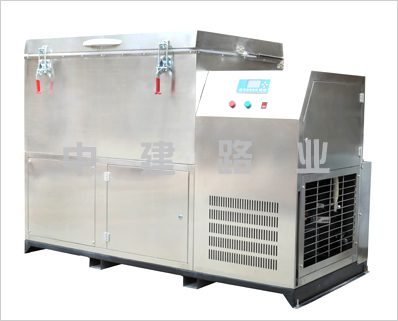

JCD型系列建材多功能試驗機由控制系統，制冷系統，加熱系統，全自動注水系統，試件箱體及整體箱體共6部分組成。該裝置外形結構如圖1，（圖片僅供參考有可能因技術的升級而改整體外形）

五、JCD系列混凝土建材凍融試驗機工作原理

待檢試樣放入試樣槽中，制冷系統開始制冷，使試樣以不超過20℃/h的速率降溫。當溫度降到設定值XX時開始保溫計時，保溫期間溫度控制在設定值XX±3℃之間。保溫XXmin，水泵啟動，將水箱中7℃以上的水注入試樣槽，使試樣溫度達到5℃以上。水泵停止后并保溫XXmin，水自動撤出，到此為止是一個循環。水自動撤出后制冷系統又開始啟動，開始下一個循環。如此周而復始，XX次循環后，系統停止運行。所標的XX均為系統預設定的參數，操作員在得到授權的情況下可以跟據實際要求調整XX的值。

六、JCD系列混凝土建材凍融試驗機安裝和維護

1、用戶拆箱后，安裝箱單逐一清點。

2、將設備置于堅固、平整地面上，設備附近須有電源及上下水，并通風良好能正常散熱。

3、將設備所帶主電源線接至用戶電源終端（并嚴格按入*地線），地線與箱體金屬螺絲相連即可。

4、設備安裝完成后調整水平，然后把進水管接入自來水接口，并打開閥門系統會自動進水。

5、如長時間不用設備請關閉水閥，并斷開水管打開排水閥把設備內存留的水排干，同時打開試件箱門清理干凈，待殘留的水分蒸發干后再關上箱門。

七、JCD系列混凝土建材凍融試驗機試驗操作順序

1、打開水箱進水閥，確保正常水壓，然后打開試件箱放入待檢測的試件，關上箱體門。

2、打開面板上的電源開關，此時微電腦控制器已上電，然后操作微電腦按鍵，開始新試驗，*次起動后系統將自檢，當水位及制冷系統正常后系統將自動按程序設定開始起動并自動運行，如水箱缺水將自動補水并會出現報警提示。

3、當完成設定的循環次數后系統自動進入待機狀態，并提示試驗已完成。
