QTX型漆膜彈性試驗器（按標準GB1731—79）
作涂料漆膜柔韌性測定。
油漆漆膜涂于金屬板上，在不同的直徑（毫米）的軸棒上彎曲以測定漆膜的柔韌性。
測定時，在22±1°C，相對溫度不大于70%條件下進行。
1、QTX型漆膜彈性試驗器設備及用具：

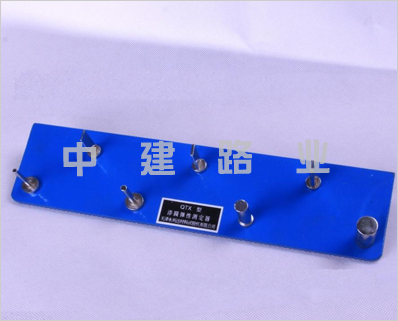

（1）漆膜彈性試驗器（如圖）由粗細口徑不同的七個鋼制軸棒所組成，固定于座架上，座架可用螺釘釘在試驗臺的桌子邊上。
軸棒的尺寸如下：
每個軸棒長度35毫米
軸棒1直徑15毫米
軸棒2直徑10毫米
軸棒3直徑5毫米
軸棒4直徑4毫米
軸棒5截面3*10毫米，其曲度半徑為1.5毫米
軸棒6截面2*10毫米，其曲度半徑為1毫米
軸棒7截面1*10毫米，其曲度半徑為0.5毫米
（2）鐵板：厚度0.2~0.3毫米，尺寸20*100~150毫米。
2、QTX型漆膜彈性試驗器操作及使用步驟：
用砂布或金剛砂紙0號打磨鐵板，并用松香水拭凈，在鐵板上在樣板制備法，或按試樣的產品標準的規定，涂以油漆。
如產品標準允許，鐵板亦可只用松香水拭凈，不必打磨，待漆膜干燥后，或按產品標準的規定時間，將樣板緊壓于15毫米直徑的軸棒1上，漆膜朝上，練軸棒彎曲180°，左右各90°進行彎曲的時間為2~3秒鐘。
如果漆膜在彎曲以后用四倍放大鏡觀察，不裂紋及剝落現象時，即順序在10、5、4、3、2、1毫米的各軸棒上進行彎曲和觀察。在進行試驗過程中，*后用4倍放大鏡觀察漆膜不發生裂紋和剝落現象時，所通過*小直徑的軸棒即為柔韌性或彈性指標。
一般測定時，可以直接在產品標準規定的軸棒上進行彎曲，測定是否合格。漆膜的柔韌性或彈性可以用軸棒直徑的毫米數表示之。
例如：
（1）柔韌性當*后用10毫米直徑軸棒彎曲時無變化，就是在15毫米直徑的軸棒上彎曲，也無變化，而在5毫米直徑軸棒上彎曲則發生損壞一漆膜裂紋或剝落。在此，10毫米即是所通過的*小直徑。
（2）柔韌性用1毫米直徑軸棒彎曲時無變化，就是說在所有的軸棒上彎曲漆膜均無損壞。
