ZC3-A型混凝土回彈儀說明

本儀器是符合JGJ/T23-2001技術規程的ZC3-A型回彈儀用于檢測10-60Mpa范圍內的砼抗壓強度，系統標準能量為2.207J，示值系統為指針直讀式的中型回彈儀并由國家計量檢定規程《混凝土回彈儀》（JJG817-93)及行業標準《回彈法檢測混凝土抗壓強度技術規程》的主編單位-陜西省建筑科學研究設計院監制。

ZC3-A型混凝土回彈儀特點

輕便（比同類產品省力2/3）、靈活、價廉、不需電源、易掌握、按鈕采用拉伸工藝不易脫落、指針易于調節摩擦力，是適合現場使用的無損檢測的*儀器。

ZC3-A型混凝土回彈儀技術參數

指針長度：20.0±0.2(mm)

指針摩擦力：0.65±0.15(N)

彈擊桿端部球面半徑：25±1.0(mm)

彈擊拉簧剛度：785.0±40.0(N/m)

彈擊錘脫鉤位置：刻度線“100”刻線處

彈擊拉簧工作長度：61.5.0±0.3(mm)

彈擊錘沖擊長度：75±0.3

彈擊錘起跳位置：刻度尺“0”處

鋼砧率定值：80±2（我廠出廠產品控制在80-81之間

ZC3-A型混凝土回彈儀裝機組成

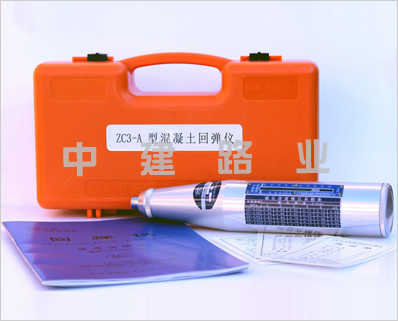

回彈儀一臺、磨石、彈擊拉簧、緩沖簧、螺絲刀、說明書等。
