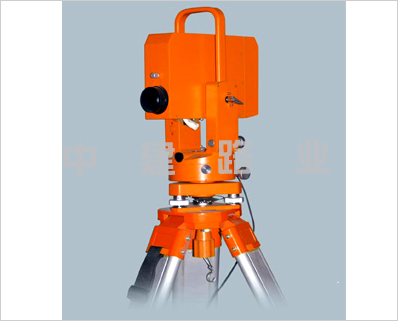

BJQN-4B型橋梁撓度儀原理

BJQN-4B型光電圖象式橋梁撓度檢測儀主要用于各種橋梁的撓度測量，包括軍用浮橋和吊橋低頻大位移的撓度測量。同時，還可以用來測量大跨度結構物的柱、梁的變形，高層樓房、電視塔、鉆井平臺等的振動位移。由于橋梁在載荷通過時可能為空間三維運動，我們通過光學解析系統把靶標的橫向和縱向分量分別檢出，傳到線陣ＣＣＤ⊥和ＣＣＤ∥上。ＣＣＤ上每個象素代表的實際位移值，可在測量之前進行標定。使用者可通過頻譜分析給出橋梁的撓度值、強迫振動頻率、固有頻率，通過計算分析給出橋梁試驗的沖擊系數、橫向轉角等參數，通過對軟件進一步開發還可對橋梁進行動態應力分析以及相關分析。

BJQN-4B型橋梁撓度儀主要構成

測試主機：包括望遠成象系統，分束系統，成象系統，ＣＣＤ器件及驅動電路。

控制器：

靶標部分：包括靶標、靶標電源、靶標支架等。

標定器：儀器在現場被測量點進行測量標定的專用標定裝置；

其他配件

BJQN-4B型橋梁撓度儀技術指標

測量方式:光電圖像法

測量參量:可同時進行兩維測量，即水平和垂直兩個方向

測量范圍：垂直不小于0～0.80m;水平不小于0～0.3m（*大測量距離處）

測量距離:5m～500m

頻率響應:0～50Hz

可分辨率:測量范圍的1‰

不確定度:測量范圍的1%

測量精度:±0.02mm（10m距離測量）

標尺精度:0.01mm（可自動置零）

記錄時間:＞1分鐘

采樣頻率:200Hz（*高500Hz）

工作溫度:－20℃～50℃，相對濕度:≤80％

抗震性能:在三級公路運輸試驗16小時后，正常工作

電池功能:大容量鋰電池供電,充足電池，可連續工作12小時以上

記錄方式:采用掌上電腦進行測量控制及數據記錄處理（亦可采用筆記本電腦）

軟件功能：可求撓度*大值，*小值，沖擊系數，區間頻率及功率譜等數據。
